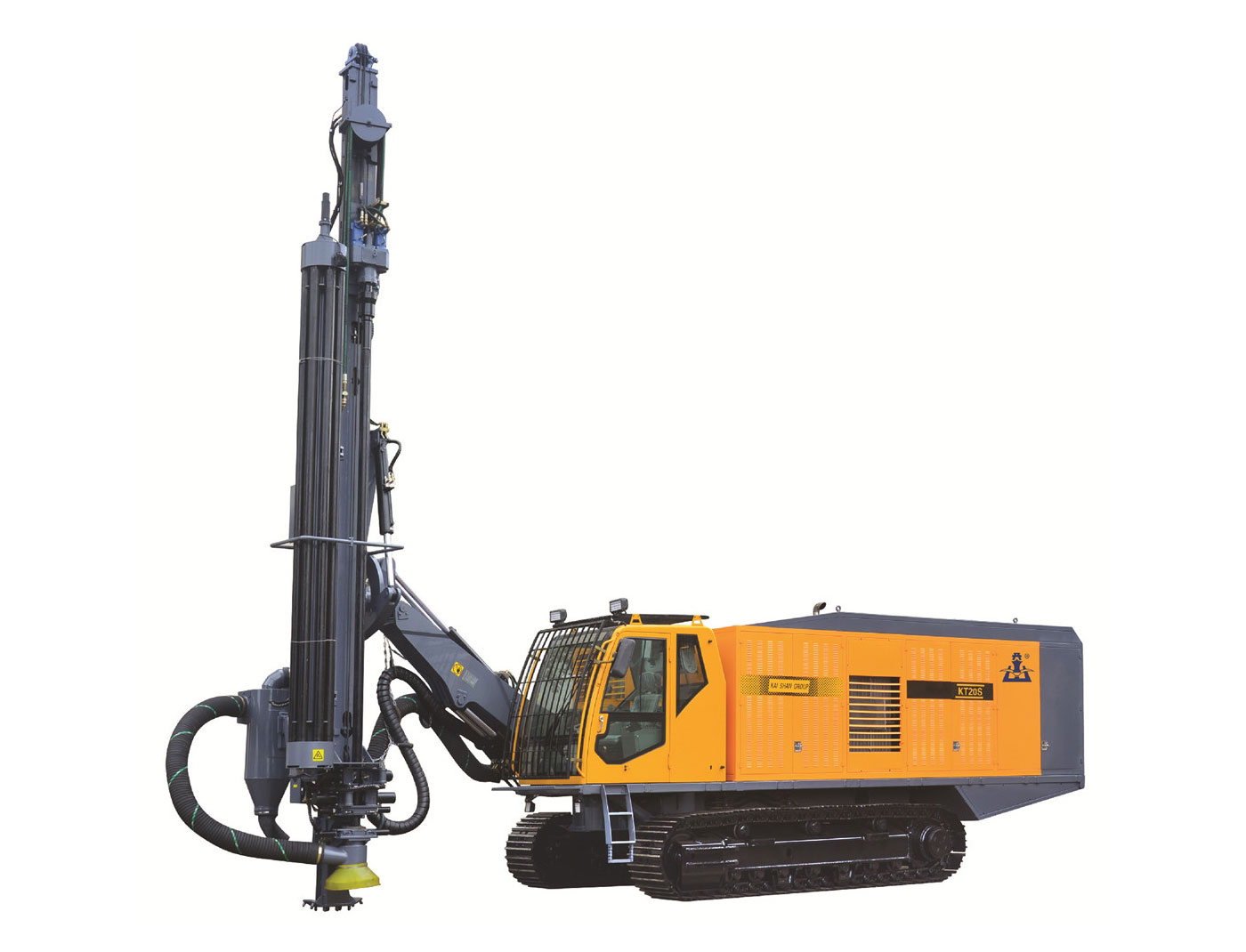

"開山"牌KT20S型露天潛孔鉆車是開山集團在多年開發生產潛孔鉆車的基礎上，針對大型露天礦山的需求，而精心設計的新型鑿巖設備。該鉆車行走、推進、回轉及角度調整等動作均采用液壓驅動，動力強勁；配用高風壓螺桿機頭及高風壓氣動沖擊器，鑿巖效率高；配有液壓干式集塵器收集粉塵，減少對環境的污染；并配有液壓機械手及鉆桿庫拆缷鉆桿、浮動接頭保護鉆桿螺紋，一個人即可拆缷鉆桿；空調駕駛室提供舒適的工作環境及自動控制防卡閥減少卡鉆機率。鉆車具有整體性好、自動化程度高、鑿巖效果好、環保節能、操作方便、機動靈活、行駛安全等特點。
1. 圓盤式自動接缷桿系統，自動接缷桿鉆深可達35米。
2. 滑架擺角采用變幅機構，總擺角130°（右97°左33°），不用換支點可以自由完成水平孔和豎直孔的轉換。最低水平孔高度550mm，最高4200mm。
3. 采用柴油和電動雙動力，可按使用環境進行切換。
4. 采用電動高風壓大排量空氣壓縮系統（35m3/min，25bar）保證了沖擊器快速鉆進。
5. 雙扶釬機構全程引導鉆具，防止鉆孔時出現偏斜（開孔時引導沖擊器，鉆孔時引導鉆桿）。
6. 采用進口液壓件和電器。
KT20S型一體式露天潛孔鉆車基本參數
鑿巖硬度 |
f=6-20 |
鉆孔直徑mm |
135-254 |
經濟鑿孔深度（自動接桿深度）m |
35 |
空壓機功率kW |
200/250/315 |
螺桿機排氣量m3/min |
20/26/31 |
螺桿機排氣壓力bar |
25 |
| 柴油機型號 | 康明斯 QSB3.9-C125-30 |
| 功率 | 93kw 2200r/min |
| 電機型號 | Y2-280-4 |
| 功率 | 75kw 1470r/min |
| 行走速度Km/h | 2.2 |
| 最大牽引力Kn | 175 |
| 爬坡能力 | 25° |
| 離地間隙mm | 480 |
外形尺寸（長×寬×高）mm |
10500×4400×9300 |
運輸尺寸（長×寬×高）mm |
11000×3300×3400 |
重 量 Kg |
32000 |
回轉器轉速r/min |
70 |
回轉扭矩N*m |
6100 |
最大推拉力N |
65000 |
滑架俯仰角度 |
123° |
滑架擺角 |
向右33°向左42° |
鉆臂擺角 |
向右40°向左20° |
鉆臂舉升角 |
向上42°向下20° |
推進行程mm |
5000 |
補償長度mm |
1200 |
沖擊器 |
55A/65A/85A |
鉆桿 |
φ102/114/127/146×5000mm |
捕塵方式 |
干式/濕式（可選） |
接桿方式 |
自動接缷桿 |
自動防卡方式 |
電液控制防卡 |
鉆桿潤滑方式 |
自動噴油潤滑 |
鉆桿螺紋保護 |
配有浮動接頭保護鉆桿螺紋 |
鉆進顯示 |
鉆孔角度和鉆孔深度實時顯示 |
