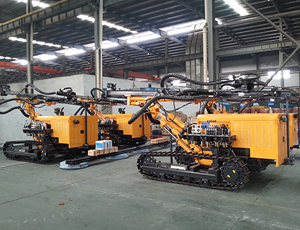

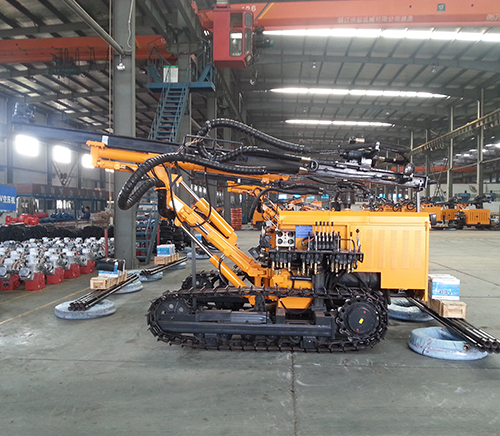

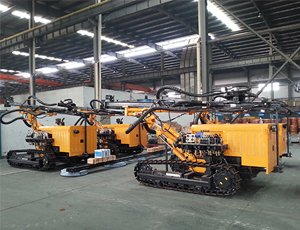

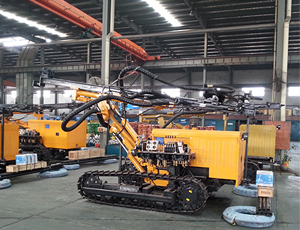

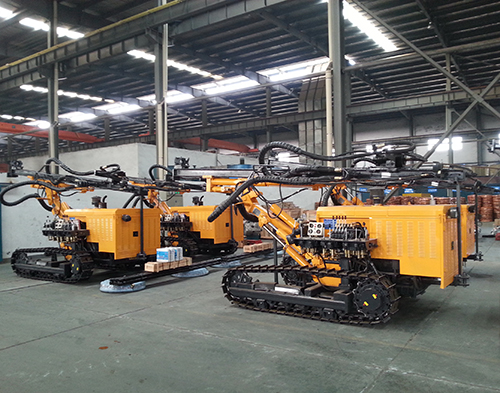

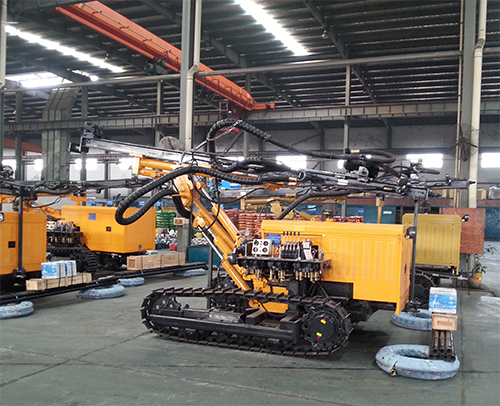

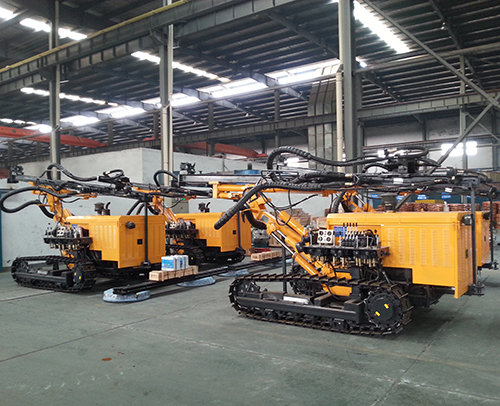

KG920A/YC920A 型露天潛孔鉆車在KY125型鉆車的基礎上，對氣路系統、液壓系統、鉆臂部件、行走部件等進行優化升級，爬坡能力更強，鉆孔角度更合理，回轉轉速和推進速度更快，馬達使用壽命更長，可靠性更好。
KG920A型露天潛孔鉆車技術參數
鑿巖硬度 |
f=6-20 |
整機重量 |
4000kg |
|
鉆孔孔徑 |
φ80-115mm |
滑架俯仰角度 |
俯135°仰5°共145° |
|
經濟鉆深 |
25m |
滑架擺動角度 |
左100°右45°共145° |
|
回轉轉速 |
0-70r/min |
鉆臂俯仰角度 |
俯50°仰25°共75 |
|
回轉扭矩 |
1400N.m |
鉆臂擺臂角度 |
左44°右45°共89° |
|
提升力 |
15000N |
滑架補償長度 |
900mm |
|
推進方式 |
油缸-鏈條 |
動力 |
YC2108(33kW2200r/min) |
|
??推進行程 |
3000mm |
鉆桿 |
φ64x3000mm |
|
爬坡能力 |
30° |
工作氣壓?? |
1.0-1.7Mpa |
|
離地間隙 |
290mm |
耗風量 |
9-16m³/min?? |
|
|
||||
改進對比 |
|||
KG920A |
KY125 |
備注 |
|
行走部件 |
馬達+減速器結構 |
鋼球馬達直聯 |
降低馬達壓力、提高馬達壽命 |
行走壓力 |
11MPa |
14-16MPa |
|
鉆臂部件 |
新型鉆臂 |
同時打水平、豎直孔水平孔高度低 |
|
液壓系統 |
30泵;大通徑新閥組; |
19.2泵 |
加大流量，減小阻力，外觀整齊 |
氣路系統 |
活閥式?jīng)_擊氣閥 |
球閥 |
操作性好 |
回轉轉速 |
83r/min(柴油機1700r/min) |
55r/min(1700r/min) |
提高50% |
推進速度 |
450mm/s |
336mm/s |
提高33% |
